| 标准附件 | 选购附件 |
|---|---|
| ■BT50主轴锥孔+MAS拉刀栓 | ■DIN50主轴锥孔 |
| ■6,000 rpm两档无段变速齿轮箱主轴(30/35HP) | ■CAT50主轴锥孔+ANSI拉刀栓 |
| ■主轴及齿轮箱温控系统 | ■4,000 rpm两档无段变速齿轮箱主轴(30/35HP) |
| ■机械式扭力限制器(X, Y, Z轴) | ■10,000 rpm直结式主轴(25/30HP) BBT50刀把 |
| ■双编码器回馈系統(X, Y, Z轴) | ■Y轴行程延伸至3200 mm |
| ■中央集中自动润滑系统 | (LB-425Y、LB525Y、LB-625Y) |
| ■四片式切削防护罩 | ■Z轴行程延伸至1000 mm (39.4") |
| ■切削液系统(含切削泵及储存筒) | (6,000 rpm齿轮式主轴) |
| ■三轴独立润滑油回收系统 | ■Z轴行程延伸至1200 mm (47.2") |
| ■双螺旋及链式铁屑输送机及蓄屑车 | (6,000 rpm齿轮式主轴) |
| ■32刀容量刀库 | ■Z轴行程延伸至1400 mm (55.1") |
| ■刚性攻牙功能 | (6,000 rpm齿轮式主轴) |
| ■脚踏手动松刀开关 | ■立柱加高200mm |
| ■ 移动式手摇手轮 | ■立柱加高400mm |
| ■工作灯 | ■全封式切削防护罩 |
| ■程序结束及警示灯 | (高度约1700 mm (66.9”)) |
| ■RS232传输接口 | ■多层次迭式操作门 |
| ■清洁用水枪 | (最大门宽=X轴行程–200mm) |
| ■基础螺栓及水平调整螺丝 | ■全密闭式切削防护罩 |
| ■机器操作及维修说明书 | ■60刀容量刀库 |
| ■FANUC 18iM控制器 | ■90刀容量刀库 |
| ■120刀容量刀库 | |
| ■X,Y,Z轴光学尺回馈系统 | |
| ■油路刀把接口 | |
| ■主轴中心出水(Form A) | |
| ■自动附加头每5°分度机构 | |
| ■90°头每90度一位置手动分度 | |
| ■30°头每90度一位置手动分度 | |
| ■万向头A, C轴向手动分度 | |
| ■延长头 | |
| ■悬臂式附加头置放架 | |
| (置于右侧立柱边容许放置一个) | |
| ■悬臂式操作面板(水平移动式) | |
| ■悬吊式操作面板(多向移动式) | |
| ■自动刀长量测系统 | |
| ■自动工件量测系统 | |
| ■Heidenhain TNC i530控制器 | |
| ■CNC旋转工作台 |

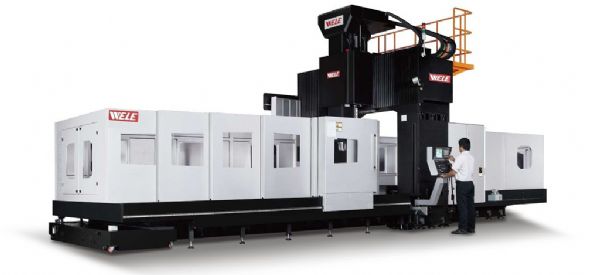

| 规格/机型 | 单位 | LB-325 | LB-425 | LB-525 | LB-625 | |
| 加工范围 | ||||||
| X轴行程(左右) | mm(in) | 3060 (120.5) | 4060 (159.8) | 5060 (199.2) | 6060 (238.6) | |
| Y轴行程(前后) | mm(in) | 2550 (100.4) | ||||
| Z轴行程(上下) | mm(in) | 800 (31.5) | ||||
| 主轴鼻端至工作台面距离 | mm(in) | 200-1000 (7.9-39.4) | ||||
| 双柱间距离 | mm(in) | 2700 (106.3) | ||||
| 工作台规格 | ||||||
| 工作台尺寸(X轴方向) | mm(in) | 3000 (118.1) | 4000 (157.5) | 5000 (196.9) | 6000 (236.2) | |
| 工作台尺寸(Y轴方向) | mm(in) | 2400 (94.5) | ||||
| 工作台最大载重 | kg(lb) |
12000 (26400) |
15000 (33000) |
18000 (39600) |
20000 (44000) |
|
| 主轴规格 | ||||||
| 主轴转速 | rpm | 齿轮式/10-6000 | ||||
| 主轴马力（连续/30分钟额定） | kW(HP) | 22/26 (30/35) | ||||
| 主轴内孔锥度 | BT#50 | |||||
| 进给系统 | ||||||
| G00快速进給(X轴) | mm(in)/min | 24000 (944.8) | 18000 (708.7) | 12500 (492.1) | 9000 (354.3) | |
| G00快速进給(Y轴) | mm(in)/min | 20000 (787.4) | ||||
| G00快速进給(Z轴) | mm(in)/min | 15000 (590.5) | ||||
| G01切削进给 | mm(in)/min | 1-10000 (0.04-393.7) | 1-8000 (0.04-315.0) | |||
| 刀库系统 | ||||||
| 刀库容量 | pcs | 32 | ||||
| 最大刀具直径／无邻刀 | mm(in) | 127/215 (5.0/8.5) | ||||
| 最大刀具长度 | mm(in) | 400 (15.7) | ||||
| 最大刀具重量 | kg(lb) | 20 (44) | ||||
| 精度 | ||||||
| 定位精度(JISB6338) | mm(in) | ±0.015 (0.0006)全行程 | ||||
| 定位精度(VDI/DGQ 3441) | mm(in) |
P 0.025 (0.0010) |
P 0.030 (0.0012) |
P 0.040 (0.0016) |
P 0.050 (0.0020) |
|
| 重现性精度(JISB6338) | mm(in) | ±0.003 (0.0001) | ||||
| 重现性精度(VDI/DGQ 3441) | mm(in) |
Ps 0.020 (0.0008) |
Ps 0.025 (0.001) |
Ps 0.030 (0.0012) |
Ps 0.035 (0.0014) |
|
| 机器占地面积和重量 | ||||||
| 机器占地长度 | mm(in) |
8610 (339.0) |
10590 (416.9) |
12660 (498.4) |
14750 (580.7) |
|
| 机器占地宽度 | mm(in) | 5700 (224.4) | ||||
| 机器占地高度 | mm(in) | 4350 (171.3) | ||||
| 机器重量 | kg(lb) |
32300 (71060) |
39000 (85800) |
44500 (97900) |
50000 (110000) |
|
