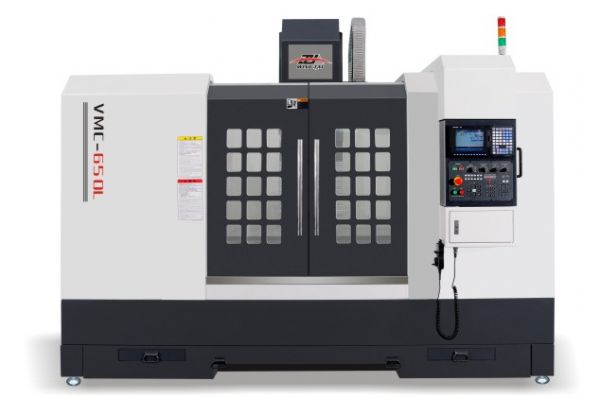

永大精机线轨加工中心VMC系列概述：永大精机线轨加工中心VMC系列是永大精机品牌加工中心的系列产品，X.Y轴线轨，Z轴硬轨轴确保良好的循圆精度和切削力度，箱型底座，大跨距A型立柱，确保良好的精度保持性，精密滚珠螺杆采用双螺母设计，两端支撑座共采用五支滚珠轴承紧并加以预拉，确保热膨胀时之精度保持不变，有VMC650L、VMC850L、VMC1060L、VMC1270L等永大精机线轨加工中心机型。
◆X.Y轴线轨，Z轴硬轨轴确保良好的循圆精度和切削力度。
◆箱型底座，大跨距A型立柱，确保良好的精度保持性。
◆精密滚珠螺杆采用双螺母设计，两端支撑座共采用五支滚珠轴承紧并加以预拉，确保热膨胀时之精度保持不变。
◆所有润滑系统均采用容积式分配阀，确保所有润滑点均匀供油，保持机械良好的润滑，延长使用寿命。
◆刀库恒压保持技术（选配）及刀库稳定性测试，确保刀库安全性能最佳。
◆全行程经英国雷尼绍镭射、球杆仪补偿，确保机床的高精密加工。
| 标准配置 | 特殊配置 | 系统可选配 |
|---|---|---|
| ◆控制系统一套 | ◆铣夹头及卸刀座 | ◆三菱数控系统：M70 |
| ◆移动式手轮 | ◆斗笠式/圆盘式刀库 | ◆FANUC数控系统：0i-mate-MD 0i-MD |
| ◆全密式护罩 | ◆自动排屑器 | |
| ◆轨道自动润滑系统 | ◆第四轴数控回转工作台 | |
| ◆切屑液冷却系统 | ◆热交换器 | |
| ◆切屑液箱及过滤装置 | ◆主轴油冷却器 | |
| ◆滑道伸缩钢制护罩 | ||
| ◆氮气配重 | ||
| ◆工作台警示灯 | ||
| ◆工具及工具箱 | ||
| ◆机床操作手册 | ||
| ◆系统操作说明书 |
| 机型 | VMC650L | VMC850L | VMC1060L | VMC1270L | |
|---|---|---|---|---|---|
| 工作台尺寸 | mm | 800X800 | 1000X500 | 1300X600 | 1360X700 |
| 行程 | 左右（X) mm | 600 | 800 | 1000 | 1200 |
| 前后 (Y) mm | 500 | 500 | 600 | 700 | |
| 上下 (Z) mm | 500 | 500 | 600 | 600 | |
| 主轴端面至工作台面距离 | 110-610 | 110-610 | 150-750 | 150-750 | |
| 主轴中心至立柱导轨面距离 | 560 | 560 | 655 | 785 | |
| 主轴 | 转速 rpm | 8000 | 8000 | 8000 | 8000 |
| 功率 kw | 5.5 | 5.5/7.5 | 11 | 11/15 | |
| 快速进给m/min | 24/24/20 | 24/24/20 | 24/24/18 | 24/24/18 | |
| 定位精度mm | ±0.003 | ±0.003 | ±0.003 | ±0.003 | |
| 最小设定移动单位 | mm/m | 0.001 | 0.001 | 0.001 | 0.001 |
| 外形尺寸 | mm | 2400X2500X2300 | 2650X2700X2500 | 3200X2900X3000 | 3500X3600X3100 |
| 淨重 | kg | 5000 | 5500 | 8000 | 9500 |
| 工作台承重 | kg | 400 | 550 | 800 | 1000 |
