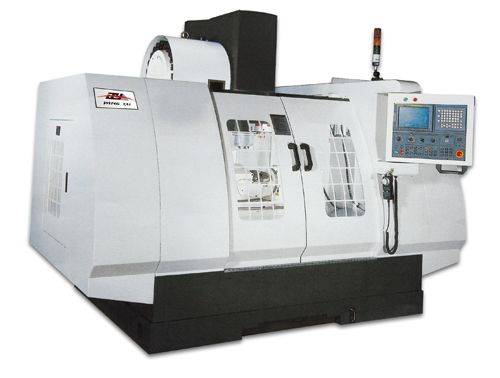

永大精机立式加工中心BTMC系列概述:永大精机立式加工中心是永大精机品牌加工中心的系列产品,超重承载机体结构,超大立柱及横梁箱型结构支撑,(底部轨道支撑加强),机头肋骨排列完整、整体钢性好、可实现大型 工件,模具的重型切屑,三轴采用高钢性与载重能力的进口名牌滚柱线性导轨、进口主轴、进给快、定位精度高、利于快速高精加工。有BTMC1502、BTMC2203、BTMC2204等永大精机立式加工中心机型。

◆超重承载机体结构, 超大立柱及横梁箱型结构支撑,(底部轨道支撑加强),机头肋骨排列完整、整体钢性好、可实现大型工件,模具的重型切屑。
◆三轴采用高钢性与载重能力的进口名牌滚柱线性导轨、进口主轴、进给快、定位精度高、利于快速高精加工。
◆液压氮气混合平衡配重,保证主轴箱运行平稳。
| 标准配置 | 特殊配置 | 系统可选配 |
|---|---|---|
| ◆控制系统一套 | ◆铣夹头及卸刀座 | ◆三菱数控系统:M70 |
| ◆移动式手轮 | ◆链条式刀库 | ◆FANUC数控系统:Oi-MD |
| ◆全密式护罩 | ◆热交换器 | |
| ◆轨道自动润滑系统 | ◆第四轴数控回转工作台 | |
| ◆切屑液冷却系统 | ◆强力齿轮头主轴 | |
| ◆切屑液箱及过滤装置 | ||
| ◆滑道伸缩钢制护罩 | ||
| ◆氮气配重 | ||
| ◆工作台警示灯 | ||
| ◆工具及工具箱 | ||
| ◆机床操作手册 | ||
| ◆系统操作说明书 |
| 机型 | BTMC1502 | BTMC2203 | BTMC2204 | BTMC2503 | BTMC2505 | |
|---|---|---|---|---|---|---|
| 工作台尺寸 mm | 2000X1200 | 3000X1800 | 4000X1000 | 3000X2300 | 5000X2300 | |
| 行程 | 左右(X) mm | 2000 | 3000 | 4000 | 3000 | 5000 |
| 前后(Y) mm | 1500 | 2200 | 2200 | 2600 | 2600 | |
| 上下(Z) mm | 800 | 1000 | 1000 | 1000 | 1000 | |
| 主轴端面至工作台面距离 mm | 115-915 | 250-1250 | 250-1250 | 280-1280 | 280-1280 | |
| 主轴 | 转速 rpm | 6000 | 6000 | 6000 | 6000 | 6000 |
| 锥度 | BT50 | BT50 | BT50 | BT50 | BT50 | |
| 功率 kw | 22 | 22 | 22 | 30 | 30 | |
| 快速进给 | 左右(X) m/min | 12 | 12 | 12 | 12 | 12 |
| 前后(Y) m/min | 15 | 15 | 15 | 15 | 15 | |
| 上下(Z) m/min | 15 | 15 | 15 | 15 | 15 | |
| 切屑进给 | m/in | 8 | 8 | 8 | 8 | 8 |
| 定位精度 | m/in | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
| 最小设定移动单位 | mm | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 外形尺寸 | mm | 7200X3600X4100 | 8500X4800X4500 | 10650X5050X4700 | 8500X5500X5000 | 11000X5500X5000 |
| 淨重 | kg | 27000 | 37000 | 46000 | 45000 | 57000 |
| 工作台承重 | kg | 3000 | 6000 | 12000 | 10000 | 15000 |
